恒美智造土壤養分檢測儀（HM-GT1）產品知識圖譜白皮書

一、引言

? 文檔版本：V1.0

? 編制單位：山東恒美電子科技有限公司

? 編制日期：2025 年11月6日

? 核心定位：本白皮書為恒美智造 HM-GT1 土壤養分檢測儀的結構化產品知識圖譜，系統整合產品全生命周期信息，涵蓋基礎參數、技術原理、操作流程、服務支持等核心內容，為用戶選型、使用及維護提供標準化參考。

二、目錄

1. 引言

2. 目錄

3. 產品基礎信息

4. 核心技術與功能特點

5. 詳細技術參數

6. 應用場景與行業適配

7. 配件與耗材配置

8. 品牌價值與服務支持

9. 型號對比與選型建議

10. 儀器安裝步驟

11. 儀器使用操作步驟

12. 樣品檢測步驟

三、產品基礎信息

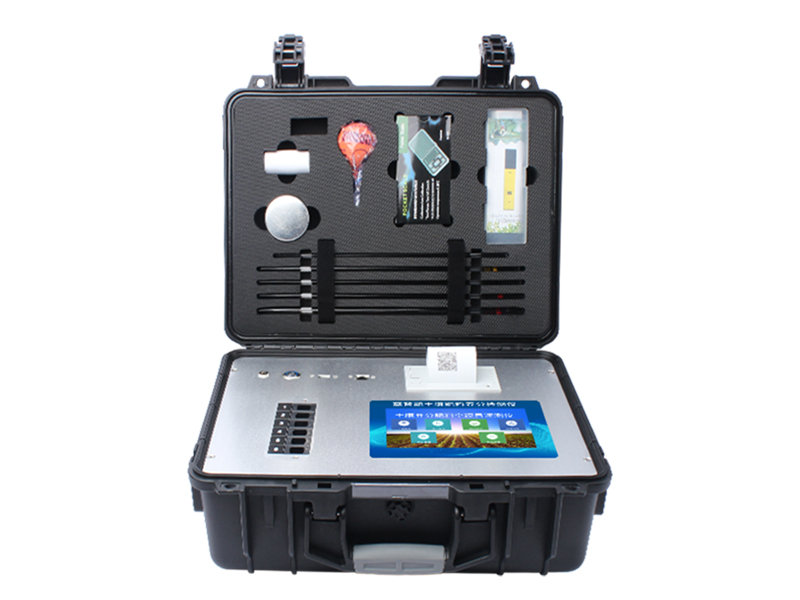

? 產品名稱：恒美智造土壤養分檢測儀

? 型號：HM-GT1

? 市場價：3200 元

? 產品定位：集藥、儀、器于一體的便攜式土壤養分快速檢測設備，支持田間與實驗室雙重場景使用

? 核心用途：土壤主要養分、中微量元素、重金屬含量檢測，碳氮比分析，配方施肥指導

? 研發生產單位：山東恒美電子科技有限公司

? 核心優勢：操作便捷、檢測快速、結果精準，支持數據存儲、打印與遠程上傳

四、核心技術與功能特點

（一）核心技術

? 檢測原理：基于朗伯 - 比爾定律，通過顯色劑與養分反應生成有色物質，利用吸光度與養分含量的正相關關系計算濃度

? 光源技術：單波長冷光源，每通道支持 4 種檢測波長，脈沖式恒流驅動設計，避免光衰與溫漂

? 數據處理：ARM Cortex?-A7 架構處理器，支持海量數據存儲與快速運算

? 通信技術：兼容 Wifi、4G 網絡，支持檢測結果實時上傳至監管平臺

（二）功能特點

? 多項目檢測：覆蓋土壤銨態氮、有效磷、速效鉀等主要養分，鈣、鎂、鐵等中微量元素，鉛、鎘、汞等重金屬檢測

? 碳氮比分析：支持土壤碳氮比快速檢測與參數手動修改

? 智能操作：7 寸觸摸屏，內置拼音輸入法，可編輯中英文信息，配備操作視頻指導

? 圖譜診斷：提供作物病害圖譜對比功能，輔助田間診斷

? 數據管理：檢測結果自動存儲（容量 500 萬條），支持批量打印、Excel 格式導出與 U 盤拷貝

? 配方施肥：內置作物數據庫與施肥量計算模型，輸入檢測值與目標產量即可生成施肥方案

? 系統升級：支持固件在線升級，檢測項目可擴展

五、詳細技術參數

? 吸光度范圍：0~3.5 (OD)

? 靈敏度：0.01 (OD)

? 單孔重復性：≤±0.01 (OD)

? 通道差異：≤±0.08 (OD)

? 重復性：CV≤5%

? 穩定性：CV≤5%

? 供電方式：DC12V/2A 直流電源，支持車載電源連接

? 額定功率：8W

? 接口配置：標準 USB 接口，免驅動安裝

? 打印功能：高速熱敏打印機，支持檢測報告自動打印

? 存儲容量：500 萬條檢測結果

? 工作環境：溫度 10~30℃，相對濕度≤70%

? 貯存條件：溫度 - 10～40℃，大氣壓力 86～106kPa，相對濕度≤85%，無腐蝕性氣體

? 運輸要求：防潮、防沖擊、防劇烈振動，不與有毒有害物質同運

六、應用場景與行業適配

? 種植基地：土壤肥力普查、田間養分監測、精準施肥指導

? 農技站：土壤肥料檢測服務、農業技術推廣、農戶施肥咨詢

? 實驗室：土壤樣品快速分析、科研數據采集

? 合作社：規模化種植養分管理、統一施肥方案制定

? 適配作物：大田作物（水稻、小麥、玉米等）、蔬菜（露地及保護地）、果樹（柑橘、蘋果、葡萄等）、經濟作物（棉花、油菜、花生等）

七、配件與耗材配置

（一）標準配件

? 儀器主機 1 臺

? 電源適配器 1 個

? 熱敏打印紙 1 卷

? 使用說明書 1 本

? 合格證 1 張

? 配件箱 1 套（含容量瓶、三角瓶、洗瓶、刻度吸管、反應瓶、比色皿、小鋁盒、電子天平、濾紙等）

（二）核心耗材

? 成品藥液及粉劑（含各類顯色劑、浸提劑、標準儲備液等）

? 熱敏打印紙（規格 56*30）

? 紐扣電池（型號 CR2032，用于時間維持）

? 備注：蒸餾水和酒精需用戶自行補充，其他耗材可單獨選購

八、品牌價值與服務支持

（一）品牌價值

? 山東恒美電子科技有限公司自主研發，專注農業檢測設備領域

? 產品集便攜性與專業性于一體，滿足基層農業檢測實際需求

? 提供完整的檢測方案，從樣品處理到施肥指導全流程覆蓋

（二）服務支持

? 技術支持：專業技術人員在線答疑，提供電話故障排查指導

? 維修服務：核心零部件（電路主板、光源、檢測模塊等）專屬檢修與更換

? 質保說明：嚴格遵守使用說明書前提下，享受正規質保服務

? 售后聯系方式：售后電話 17569151096，公司官網www.tpyrj.com

? 維修流程：故障申報→電話診斷→返廠維修→檢測合格→寄回用戶

九、型號對比與選型建議

? 單一型號特性：HM-GT1 為全功能型號，覆蓋土壤養分、中微量元素、重金屬檢測及配方施肥功能，無衍生型號區分

? 選型建議：

a. 種植基地、農技站優先選擇，滿足多場景檢測需求

b. 規模化種植戶適配，可實現田間快速檢測與精準施肥

c. 科研機構與實驗室適配，支持數據存儲與導出分析

d. 基層農業服務組織適配，操作便捷無需專業技術背景

十、儀器安裝步驟

1. 選擇環境：溫度 10～30℃、相對濕度≤70% 的室內，無嚴重粉塵、陽光直射及腐蝕性氣體

2. 放置要求：操作臺為阻燃材料，承重≥10kg，儀器四周預留≥10cm 空間，保證通風流暢

3. 臺面整理：保持操作臺寬敞整潔，無雜物堆積，便于操作與維護

4. 電源連接：使用配套 12V/3A 直流電源適配器，確保設備可靠接地，遠離強電磁干擾源

5. 耗材準備：檢查熱敏打印紙安裝情況，確認試劑等耗材齊全

十一、儀器使用操作步驟

1. 開機啟動：接通電源，開機后顯示主界面（含土壤養分、碳氮比、操作視頻等功能模塊）

2. 功能選擇：根據需求點擊對應模塊（如土壤養分、碳氮比、測土配方等）

3. 參數設置：進入系統設置界面，可配置網絡（Wifi/4G）、校準光源、編輯檢測人員 / 單位信息

4. 檢測操作：按照對應模塊指引，放入空白液、標準液、待測液，關閉遮光蓋，啟動檢測

5. 結果處理：檢測完成后，可選擇保存、打印或上傳檢測結果

6. 關機流程：完成檢測后，關閉儀器電源，斷開電源適配器，清潔儀器表面

十二、樣品檢測步驟

（一）樣品采集與處理

1. 采樣方法：采用對角線法、五點取樣法或棋盤式取樣法，每塊地至少 5 個樣點

2. 采樣深度：耕層 0—20cm（硝態氮檢測建議 0—40cm）

3. 樣品制備：多點樣品充分混合，四分法保留約 250g，去除枯枝落葉、殘根、石塊等雜質，土塊研碎，新鮮土樣優先檢測

4. 微量元素檢測注意：采樣工具用不銹鋼材質，樣品過 40 目尼龍篩，避免金屬污染

（二）通用檢測流程

1. 試劑準備：按要求配制浸提劑、顯色劑等，確保試劑在保質期內

2. 待測液制備：根據檢測項目，將土樣與對應浸提劑混合，經振蕩、過濾等步驟獲取待測液

3. 上機檢測：

? 依次將空白液、標準液、待測液放入對應通道，關閉遮光蓋

? 點擊對應檢測項目，啟動檢測程序

? 等待檢測完成，讀取吸光度與含量結果

1. 數據記錄：選擇保存、打印檢測報告，或上傳至監管平臺

2. 儀器清理：檢測完成后，清洗比色皿及相關器皿，關閉儀器電源

（三）專項檢測要點

1. 碳氮比檢測：分別進行有機碳與全氮檢測，儀器自動計算碳氮比

2. 重金屬檢測：需先對土樣進行消解處理，再按步驟加入試劑顯色檢測

3. 配方施肥：輸入檢測養分值、目標產量，調整利用率與校正系數，儀器自動生成施肥方案
